在TCP/IP网络编程开发过程中,常会遇到网桥的问题,下面我就简单介绍一下Windows 7下如何桥接两块网卡。
以我的工作环境为例介绍下两种网桥配置 双网卡桥接方案一:
OS: Windows 7
Adapter A: Wireless 802.11 Adapter (Support soft AP)
Adapter B: Ethernet 802.3 Adapter
Gateway: 192.168.0.1
目的:将A作为内网的接入点,B作为外网的接出点,主机C通过A接入并通过实验室的网关上网,A与B桥接。
1.设置网卡B的IP、MASK、DNS、GATEWAY
IP:192.168.0.80
MASK:255.255.255.0
GATEWAY:192.168.0.1
DNS:211.69.99.210
2.设置网卡A的IP、MASK、DNS、GATEWAY
IP:192.168.0.129
MASK:255.255.255.128
GATEWAY:192.168.0.129
DNS:211.69.99.210 (如果DNS不是动态分配的,最好手动添写成与B相同的DNS)
3.在网络连接中选择两块网卡,桥接。
4.设置网桥属性
打开网桥,设置IP、MASK、DNS。
IP:192.168.0.80
MASK:255.255.255.0
GATEWAY:192.168.0.1
DNS:211.69.99.210(如果DNS不是动态分配的,最好手动添写成与B相同的DNS)
选择“高级”、在IP设置栏下,选择添加IP地址,添加网卡A 、B的IP地址与MASK,这样网桥就建好了。
5.设置主机C的IP、MASK、DNS、GATEWAY
IP: 192.168.0.130
MASK:255.255.255.128
GATEWAY: 192.168.0.129
DNS:211.69.99.210 (如果DNS不是动态分配的,最好手动添写成与B相同的DNS)
在主机C上PING 192.168.0.129可以PING通,接着可以PING 192.168.0.1、DNS、Google都可以通说明已连上Internet。
我们说如何配置网桥,其实还是为了实现ANYVIEW(网络警)网络监控软件的全面局域网监控,那么为了安装使用ANYVIEW(网络警)网络监控软件实现监控管理网络,下面我们主要是介绍第二种网桥的安装配置。
注:以上是配置网桥的其中一种方式,还有一种方式,就是两块网卡分别连接路由器、交换机,然后把这两块网卡桥接起来,生成的网络桥设置上内网的IP即可,这种网桥就是透明网桥,对下面电脑的IP、网关设置没有任何影响,不像第一种方式里配置的网桥,下面的电脑的网关还需要指向网桥。所以要用ANYVIEW(网络警)的话,只需要配置第二种方式的网桥就可以了,这种方式配置简单,使用方便。
双网卡桥接方案二:
网桥服务器 windows 系统(XP/2003/2008/2012/WIN7/WIN8)
网卡1:不用设置IP,网卡2:也不需要设置IP。注:其实这里你也可以设置上IP,其实设置不设置都没有关系的,因为桥接后,他的IP就用不上的,所以设置了IP也是没有多大用处。

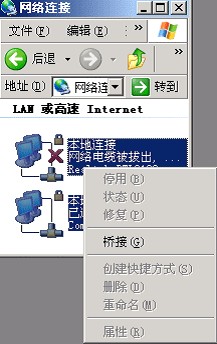

选中两块网卡桥接后,会生成一个网络桥,给生成的网络桥设置上一个内网的IP,掩码,网关,DNS,然后把网卡1连接路由器,网卡2连接交换机。这样交换机和路由器就被这个网络桥串联起来了,这个双网卡的电脑配成的网桥就相当于透明桥把路由器和交换机这两个设备连接起来了,下面的电脑的IP,网关等网络参数不用做任何改变就可以了。在网络桥的电脑上安装ANYVIEW(网络警)网络监控软件就能实现网络的监控了,因为所有的数据都会经过网络桥,再到路由器,所以ANYVIEW(网络警)网络监控软件可以监控到整个局域网内的电脑的上网行为。 |
